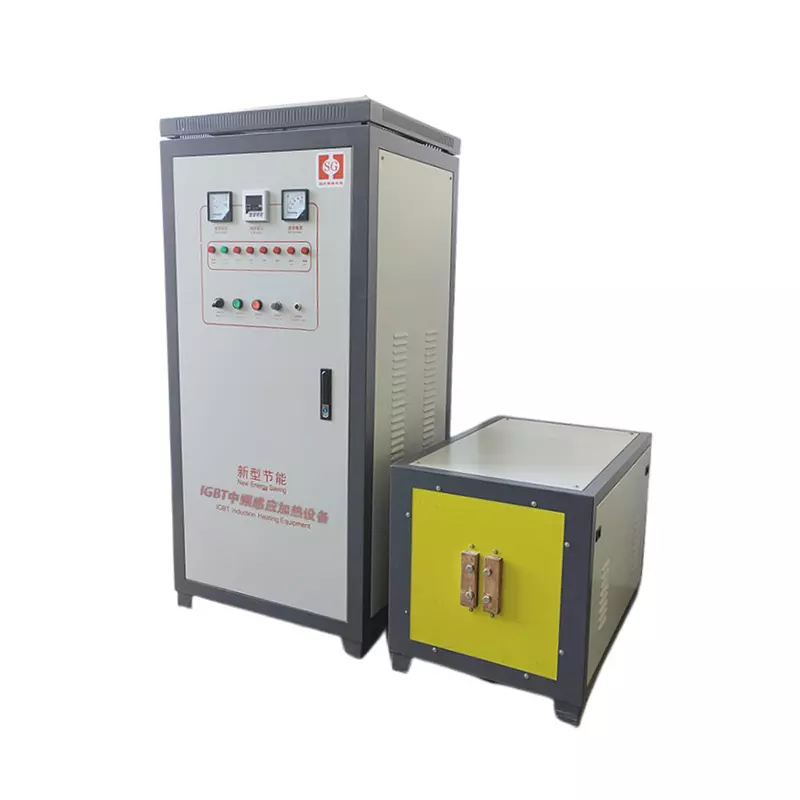

MFP中频感应加热设备

中频感应加热设备广泛用于需要透热的加热场合。

所属分类：

MFP中频感应加热设备

关键词：

MFP中频感应加热设备

产品咨询：

18765786368

产品咨询

推荐产品

产品描述

　　中频感应加热设备广泛用于需要透热的加热场合，如：(1)标准件加热锻压；(2)各种金属材料熔炼；(3)电机转子加热配合；(4)钢管端头加热扩管；(5)模具透热；(6)轴类中频淬火；(7)焊缝预热或焊后回火等。
设备优点
　　1. 生产操作简单、进出料灵活、自动化程度高，可实现在线式生产。
　　2.加热速度快、生产效率高、氧化脱炭少、节省材料与锻模成本。
　　3. 加热均匀，芯表温差极小，温控精度高。
　　4. 符合环保要求，污染小，同时还减少了工人的劳动强度。
设备特性
　　1、全固态IGBT变频及功能调节 , 软开关谐振双调控及频率自动跟踪技术 , 是高可靠性的保证;
　　2、超小体积 , 为客户节省10倍的生产空间;
　　3、高效节能 , 全功率范围内 , 极高的功率因数和电源效率;
　　4、宽频1～20KHZ频率自动跟踪适应能力 , 无需现场调试;
　　5、100%全负载、24小时连续工作能力;
　　6、恒输出电压/恒输出功率控制选择功能;
　　7、频率、功率、电压及电流全显示。
工作原理
　　当中频电流由中频变频装置、电容器通过连接铜排输往变压器时，在感应线圈内产生相应的交变磁场，处于交变磁场中的金属坯料内部感应出电流（涡电流）把电能转变为热能，从而使坯料表面加热。
组成结构
　　中频淬火炉体包括补偿电容柜，内部安装补偿电容器，冷却进出路和电路等。
　　A用钢板和型钢焊成电容柜，内部安装补偿电容器，冷却进出路，上部安装输出变压器，其二次侧装加热感应线圈，补偿电容器和变压器、感应线圈都采用水冷。RFM型水冷式电热电容器使用说明具附录A
　　B 冷却水路包括进水分配器和回水的集水器，进水分配器和回水集水器都是由铜管焊接而成。上面分别焊接小水嘴，冷却水来到进水分配器。通过进水分配器分别冷却感应线圈。水冷导轨、电热电容器、电容汇流排，然后通过回水集水器集中回到循环池中。
　　C 电路部分由两部分：一是，连接中频电源与电容汇流排，一般采用电力电缆，对于大功率（>500KW）建议采用铜排。这一部分需要到用户现场，根据实际情况安装；二是，连接电容汇流排和感应线圈。一般采用水冷电缆或方铜管。这部分一般生产厂家已连接好，用户排除更换感应线圈，用户一般不需要操作。
连接进线
　　连接进线是指变压器和中频电源的连接电缆线。
　　中频电源与电容柜之间连接电缆线。上述电缆线规格是用参照电压等级（380V、660V）和通过电缆线的电流。
　　具体不同电缆线或铜排的载流量可查电工手册或咨询生产厂家。
水冷系统
　　中频感应淬火设备大功率加热设备，晶闸管、平波电抗器、感应线圈、电热电容器等都需要冷却水。目前水冷系统有两种形式供用户选用。一是，闭式冷却水，详见闭式冷却系统。二是，泄放式冷却方式，采用水池加水泵实现。
技术参数

型号	工作电源	工作电压范围（V）	输出功率（KW）	振荡频率（Hz）
MFP100	3×380Vac 50Hz	500-530v	100	1-15 KHz
MFP160	3×380Vac 50Hz	500-530v	160	1-15 KHz
MFP200	3×380Vac 50Hz	500-530v	200	1-15KHz
MFP300	3×380Vac 50Hz	500-530v	300	1-15KHz
